Режими водіння Типи сигналів

По прямим

EGNOS/WAAS
±15cm

По кривим

eDif
±10cm

По колу

OMNISTAR HP/XP
7-15cm

По куту

RTK
±2cm



BaseLine
±2cm



Глонасс
±2.8 m

GPS PILOT S3. Точность по всей протяженности.

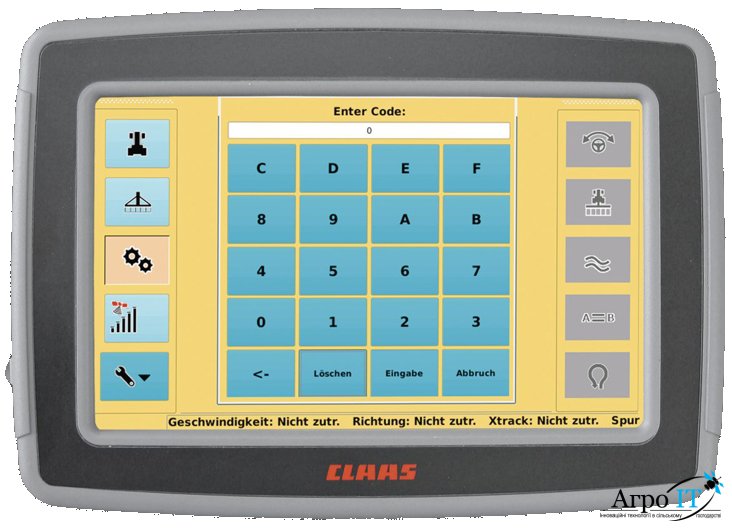

GPS PILOT с терминалом S3.

GPS PILOT S3 для автоматического управления имеет цветной экран размером 8,4 дюйма с сенсорным интерфейсом пользователя. Четыре режима просмотра обеспечивают отличную наглядность и облегчают работу. Выведение скорости, интерфейс RS-232 для данных положения и возможность обмена данными через USB гарантируют максимальную производительность и комфорт.

Встроенная память емкостью 1 ГБ позволяет управлять задачами, сортируя их по участкам, режимам эксплуатации, водителям и машинам.

Интерфейс между GPS PILOT и AGROCOM NET/AGROCOM MAP (ПО для управления движением от CLAAS) позволяет использовать и администрировать сохраненные загонки, базовые линии и сведения о задачах. Благодаря этому все собранные данные можно использовать и упорядочивать в течение многих лет.

Универсальность использования.

GPS PILOT S3 – это система рулевого управления, которая подходит для использования во всех типах машин – тракторах, зерноуборочных и силосоуборочных комбайнах. В зависимости от цели применения или машины можно выбрать тип управления: гидравликой рулевых колес или электроприводом руля.

С помощью системы GPS PILOT S3 вы можете оборудовать весь свой парк транспортных средств – независимо от производителей – автоматическими системами подруливания.

AUTO TURN.

Функция AUTO TURN облегчает точное движение за другой машиной после автоматического разворота на краю поля. Эта опция позволяет избежать неточностей (перехлеста, пропусков, кривых выруливания), которые характерны для ручного выравнивания машины на следующую параллельную колею. Теперь можно забыть о неровных рядках высева в начале поля – точность обеспечивается с первого метра. AUTO TURN также позволяет полностью сконцентрироваться на управлении и контроле навесного оборудования, а также создавать кулисы в автоматическом режиме. Необходимо просто задать необходимое количество колей, которые должны быть пропущены, после чего будет выполнено точное выравнивание. Кроме того, значительно упрощается выполнение разворотов в условиях недостаточного освещения, тумана или пыли.

SECTION VIEW.

Теперь исключен перехлест при опрыскивании или внесении удобрений. Функция SECTION VIEW указывает, какие секции необходимо отключить. В зависимости от используемого навесного оборудования можно задать до 10 секций любой ширины. Регулировать также можно степень перехлеста для индикации.

Преимущества:

  • Индикация секций, которые должны быть отключены
  • Отсутствие излишнего перехлеста
  • Экономия средств

В связи с количеством требуемой документации анализ результатов занимает все больше времени. Благодаря системе CLAAS GPS PILOT S3 и программному обеспечению для управления сельскохозяйственным предприятием AGROCOM NET и AGROCOM MAP это время сокращается до нескольких нажатий мышью.

Регистрируемые во время работы данные (границы участка, базовая колея, время, точки возврата, информация по заданию: наименование поля, водитель, машина, оборудование) экспортируются из терминала на USB-накопитель, после чего импортируются в программное обеспечение.

Такой же простой является и подготовка заданий для выполнения в программном обеспечении с последующим экспортом в терминал GPS PILOT S3.

Желаете задать на участке базовую линию для других машин для параллельного движения? С помощью экспорта и импорта данных через USB-накопитель это также можно легко выполнить прямо на участке.



GPS PILOT S3. Компоненты.

  • Описание компонентов.

    • Приемник GPS PILOT: данные GPS-позиционирования поступают на терминал через высокоточный приемник
    • Терминал GPS PILOT: терминал GPS PILOT на основании полученных данных о местоположении DGPS рассчитывает точные колеи движения в зависимости от рабочей ширины
    • Навигационный компьютер: навигационный компьютер благодаря 6-осному гироскопу обеспечивает максимально возможную компенсацию при продольном, поперечном крене и движении "юзом".
    • Механизм рулевого управления: пропорциональный клапан рулевого управления и датчик угла поворота колес отвечают за обеспечение точности при выполнении рулевого управления (с помощью гидравлического привода)/в исполнении с электрическим рулевым колесом команды управления терминала и навигационного контроллера передаются на управляемую ось посредством электромотора рулевого колеса.

Можливості системи:

  • Великий кольоровий сенсорний екран
  • Пластмасовий пило/ударний корпус
  • Екран - 7"
  • Багатомовний інтерфейс – в тому числі українська та російська мови
  • Інтуїтивно зрозумілий інтерфейс
  • Відображення на екрані треку переміщення на якому видно пропуски/перекриття
  • Підрахунок обробленої площі
  • Водіння по паралельних прямих та кривих лініях
  • Можливість працювати на:
  • безкоштовних сигналах – точність 15-30 см
  • платних сигналах – точність 5-15 см
  • з базовою станцією – точність до 5 см
  • з Глонасс - точність до 2.8 метра
  • Великий об’єм пам’яті для запису даних
  • Можливість імпорту та експорту підготовлених даних
  • Наявність USB-роз’єму
  • Новітній менеджер робіт, що дозволяє вести базу даних по господарствам, полям, культурам, операторам і т.п.
  • Масштабування зображення на сенсорному екрані
  • Можливість підключення автопілота
  • Можливість підключення ровер-антенни
  • Наявність операційної системи

PILOT S7
PILOT S7

Программное обеспечение для работы с данными GPS COPILOT S3:

http://www.agroit.com.ua/download/fieldnotes.rar

Инструкция с эксплуатации:

[attachment=18]
